Practica: Preparación de cable de red.
El docente invita a sus alumnos a una sala de computo (sala 3) para proceder a preparar las siguientes tipos de cables:

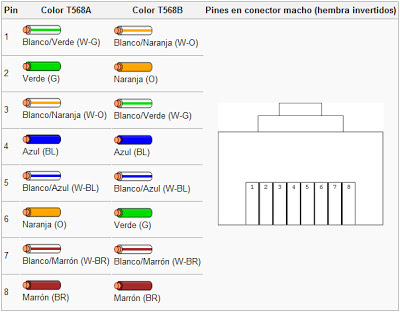

a) Cable con las normas 568A - 568A
b) Cable con las normas 568B - 568B
c) Cable cruzado 568A - 568B
Materiales:
1. 10 conectores RJ45
2. 2.5 metros de cable de red (UTP) categoría 5 a 8 hilos o 4 pares trenzados EIA/ TIA
Nota:
Solicitar los siguientes herramientas y/o equipo en oficina planta alta con credencial
- Criptadora - Resistencia - Conectividad
- Probador de cable de red - Calidad
Mega nota:
Traer un desforrador de cable de red para quitar el forro, unas pinzas de punta.
¿Que es UTP?
Los cables suelen estar confeccionados con aluminio o cobre. UTP, por otra parte, es una sigla que significa Unshielded Twisted Pair (lo que puede traducirse como “Par trenzado no blindado”). El cable UTP, por lo tanto, es una clase de cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones.
¿Que es EIA/TIA?
La Asociación de Industrias Electrónicas (EIA) y la Asociación de la Industria de las Telecomunicaciones (TIA) son asociaciones de comercio que desarrollan y publican juntas una serie de estándares que abarcan el resultado de un cableado estructurado de voz y datos para las LAN. El estándar de cableado estructurado TIA / EIA definen la forma de diseñar, construir y administrar un sistema de cableado que es estructurado, lo que significa que el sistema está diseñado en bloques que tienen características de rendimiento muy específicos. Los bloques se integran de una manera jerárquica para crear un sistema de comunicación unificado.
La norma define el uso de cable de fibra óptica (monomodo y multimodo), cable STP (par trenzado con blindaje), y UTP (par trenzado sin blindaje) de cable.
