Preparación de cable de red.
El docente invita a sus alumnos a una sala de computo con acceso a Internet para investigar como se prepara un cable de red (a 8 hilos o 4 pares trenzados).
| Nota: Indique los materiales y/o equipos que se requiere para preparar el cable de red. Super nota: Conseguir una imagen y pegar o dibujar el código de colores de acuerdo a la norma 568A y 568B. Mega nota: Explique con sus palabras como es la preparación de red de un cable directo y uno cruzado de acuerdo a la norma. Palabras claves: Orden, limpieza, dibujos y claridad en lo que escribe. |
Herramientas y materiales necesarios.
*1 cable de red.
*1 crimpadora
*1 tijeras
*2 conectores RJ45
Pasos.

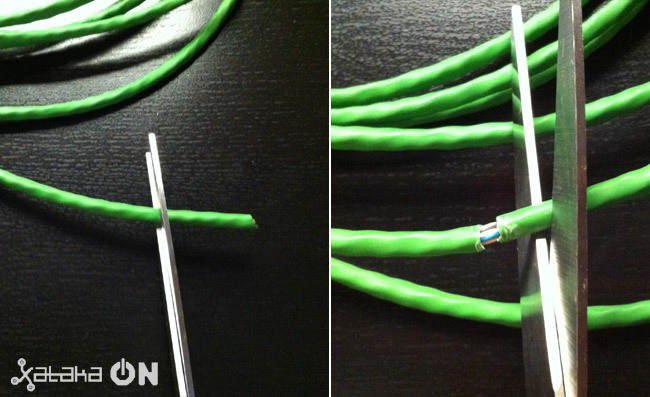

1. Pelar el cable con cuidado.
El primer paso consiste en desforrar el cable unos 3 cm. la cubierta de plástico del cable de red en uno de sus extremos.

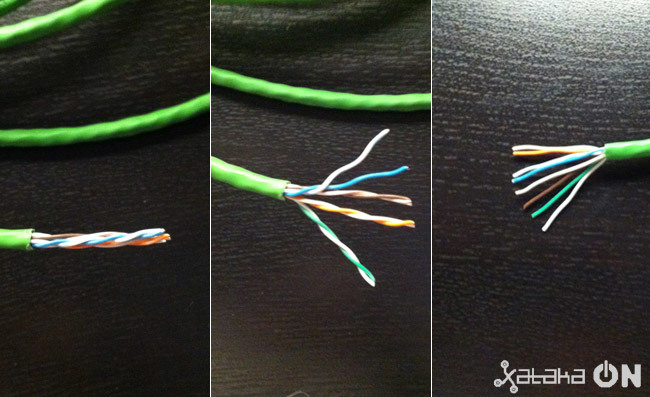

2. Separar los cables y estirarlos.
Una vez tenemos los cables descubiertos, podemos comprobar que vienen trenzados de a dos en dos. Hay que ''destrenzarlos'' y estirarlos lo máximo posible, evitando curvas o ángulos.
3. Ordenar los cables.
Hay que acomodar los cables según lo que queramos obtener, tienen que quedar bien ordenados.

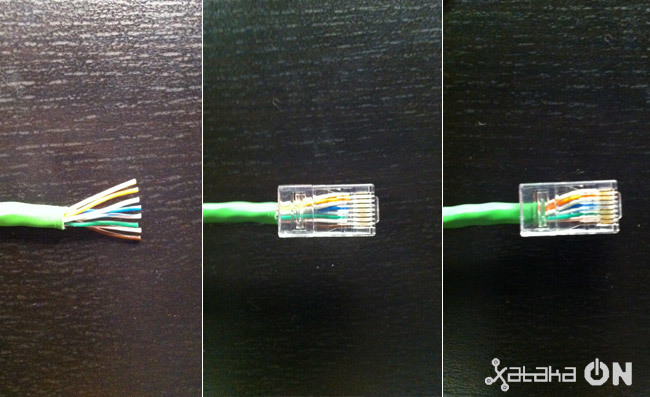

4. Cortarlos e introducirlo en la clavija RJ45.
Primero tenemos que cortar la parte sobrante de los cables, la idea que solo queden como 1.5 cm de pares al aire. Una vez recortados, cogemos el conector e introducimos los pares, de tal manera que el pin 1 nos quede a la izquierda del todo si miramos el conector con la pestaña hacia abajo.

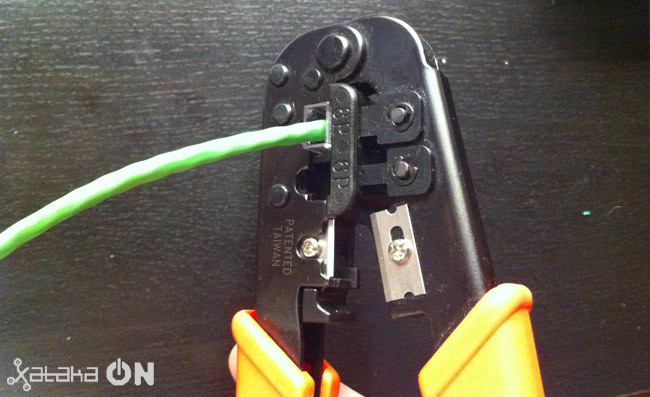

5. Fijar con la crimpadora.
Si todo está correcto (es importante asegurarse ya que una vez procedamos con este paso ya quedará fijo), introducimos la clavija RJ45 en el hueco de la crimpadora y apretamos moderadamente (no muy flojo pero tampoco sin pasarse). Sonará un pequeño "clic". Eso significa que la clavija RJ45 ya está fija y bien colocada en su sitio.
6. Repetir con el otro extremo y comprobar.
Ya tenemos uno de los extremos. Ahora tendríamos que repetir el proceso con el otro y después comprobar que el cable funciona. Si no es el caso, posiblemente hayas tenido algún error a la hora de ordenar los cables por colores o quizás un par no llega hasta los conectores del RJ45. No pasa nada: siempre puedes cortar la "cabeza defectuosa" y volverlo a intentar.

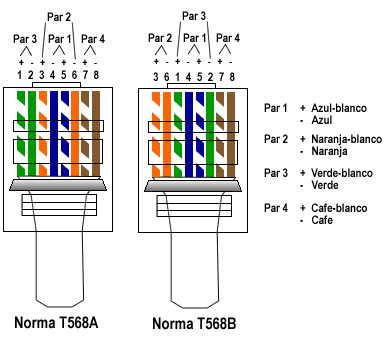

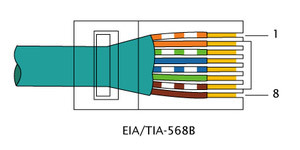

Código de colores.
Preparación de cable de red directo.
Un cable directo sigue la misma manera en sus dos extremos. En este caso, ambos extremos seguirán la norma 568A o la norma 568B.
Preparación de cable de red cruzado.
Un cable cruzado sigue distintas normas en sus dos extremos. Uno de los extremos seguirá la norma 568A mientras que el otro extremo seguirá la norma 568B
