Simbología de los diagramas de flujo.
El docente invita a sus alumnos a una sala de computo con acceso a Internet para investigar lo siguiente:
*Simbología utilizada en el diseño diagrama de flujo. Escribir símbolo, nombre del símbolo y la descripción del símbolo o para que se utiliza.
| NOTA: Para la evaluación de esta actividad considere lo siguiente: a) Orden y limpieza. b) Los dibujos o símbolos se trazan con el uso de una regla. c) La descripción debe ser clara y precisa. d) Utilizar colores claros al pintar los símbolos. e) Lo que escribe debe estar legible y entendible. f) Indicar la dirección de la pagina web. g) Anotar fecha e iniciales en la parte superior de la hoja. h) La simbología debe ser del área de programación. Mínimo 20. |
Símbolo de Inicio/Final.
Marca el punto inicial o final del sistema. Contiene la palabra Inicio o Fin.
Símbolo de Acción o Proceso.
Puede representar un solo paso dentro de un proceso (agregar 2 tazas de harina) o un subproceso completo (hacer pan).
Símbolo del documento impreso.
Un documento o informe impreso dentro de todo el proceso.
Símbolo de Multidocumento.
Representa multidocumento en el proceso.
Símbolo de Decisión.
Es un punto de decisión, de ella surgen lineas de sus puntos que representan diferentes decisiones.
Símbolo de Entrada/Salida.
Representa el material o la información que entra o sale del sistema.
Símbolo de Preparación.
Representa un ajuste a otro paso en el proceso.
Símbolo de Entrada Manual.
Representa un paso en el que se le pide al usuario que introduzca la información manualmente.

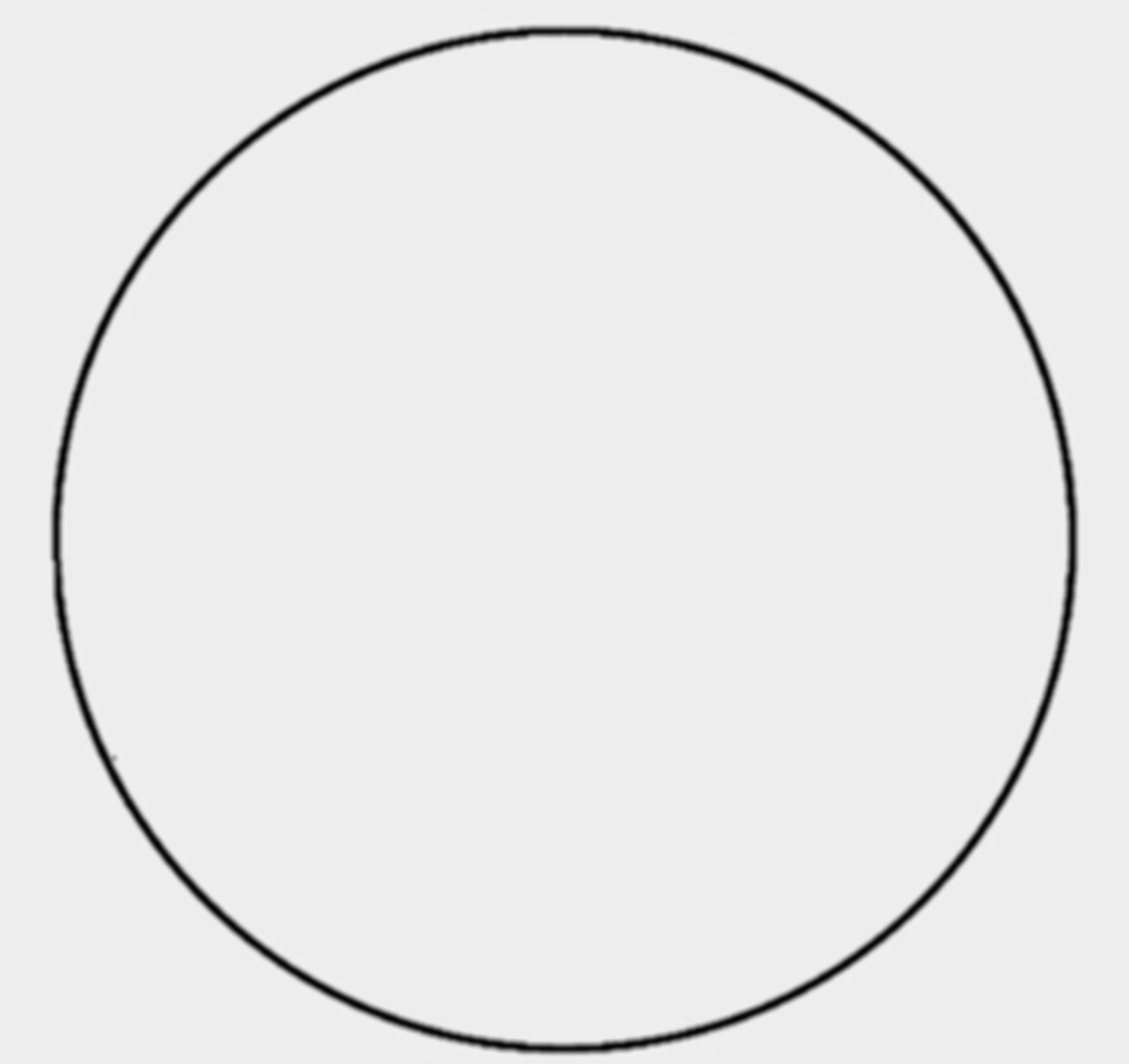

Símbolo del Conector.
Indica que el flujo continua donde se ha colocado un símbolo idéntico.
Símbolo de Unión de Invocación.
Indica un punto en el diagrama de flujo en el que múltiples ramificaciones convergen de nuevo en un solo proceso.
Símbolo de Fusión.
Indica que el paso tiene dos o mas subprocesos y se convierten en uno.
Símbolo de Ordenar.
Indica un paso que organiza una lista de elementos en una secuencia.
Símbolo de Proceso Predefinido.
Indica una secuencia de acciones que realizan una tarea especifica dentro de un proceso mas grande.
Símbolo de Operación Manual.
Indica una secuencia de comandos que continuaran rápidamente hasta que se detenga manualmente.
Símbolo de Retardo.
Indica un retraso en el proceso.
Símbolo de Datos Almacenados.
Indica un paso donde se almacenan datos.
Símbolo de Almacenamiento Interno.
Indica que la información se almacenó en la memoria durante un programa.
Conector fuera de pagina.
Indica que el proceso continua fuera de la pagina.
Símbolo de Intercalar.
Indica un paso que ordena información en un formato estándar.
Linea de Flujo.
Indica el orden de la ejecución de las operaciones e indica la siguiente instrucción.
